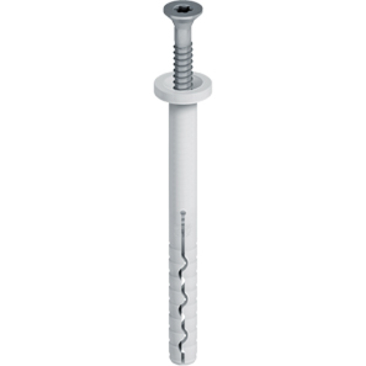

SDK U

Tassello universale per il fissaggio di profili e per il fissaggio di isolanti a basso spessore (spallette) su fondi minerali compatti

Vantaggi

  • SDK-U + piatto tassello IT-Z 60/8 K = STR-U
  • omologazione per tutte le classi di materiali da costruzione
  • ridottissima profondità di ancoraggio e massima capacità di carico garantiscono assoluta sicurezza e consumo economico dei tasselli
  • vite premontata per un montaggio velocizzato
  • per la compensazione di dislivelli superficiali della facciata utilizzare i compensatori EJOT AS

Dati tecnici

Certificazioni ETA-04/0023
Z-21.2-1769
Cat. di utilizzo (ETA 014) A, B, C, D, E
pr. ancoraggio (A,B,C,D) 25 mm
pr. ancoraggio (E) 65 mm
Azionamento TORX® T30
Diametro collare 16 mm
Diametro foro 8 mm
Diametro foro (A,B,C,D) 35 mm complanare
pr. foro (E) 75 mm complanare

Il tassello SDK-U abbinato con rondella ITZ 60/8 K= STR-U
Lunghezze disponibili: 45-65-85-105 mm

Valori caratteristici di caricabilità

A - Calcestruzzo C12/15 1,5 kN
B - Mattone pieno 1,5 kN
C - Laterizio forato 1,2 kN
D - CLS alleggerito 0,9 kN
E - CLS cellulare 0,75 kN
