Valori U & sfasamento della soluzione:
TETTO PIANO ALL'ESTRADOSSO
ESTRADOSSO

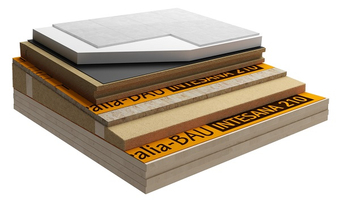

Stratigrafia e consumo della soluzione
| Prodotto | Descrizione | Consumo (per m2)* | |
|---|---|---|---|
| X-LAM | |||
| 1 | pro clima INTESANA 210 | Tenuta all’aria igrovariabile® | 1,10 m2 |
| 1 | pro clima TESCON VANA | Sigillatura della tenuta all’aria | 1,00 m |
| 1 | Accessori proclima per la tenuta all’aria | Vedi capitolo dedicato | Secondo necessità |
| 2 | NATURAFLEX Isolante interposto ai listoni di pendenza 0,92 m2 | ||
| Tavolato | |||
| 3 | pro clima INTESANA 210 | Impermeabilizzazione temporanea e controllo umidità, igrovariabile® | 1,10 m2 |
| 3 | pro clima TESCON VANA | Sigillatura della impermeabilizzazione temporanea | 1,00 m |
| 3 | pro clima EXTOSEAL FINOC | Sigillatura perimetrale del pacchetto di isolamento | Sviluppo perimetrale |
| 4 | NATURATHERM PROTECT PLUS | Isolamento in continuo impermeabile | 1,05 m2 |
| Impermeabilizzazione | |||
| Ghiaia o massetto |
*comprensivo di sormonto e sfrido medio
Per i calcoli scaricare il file “SCHEDA SOLUZIONE” nella sezione downloads.

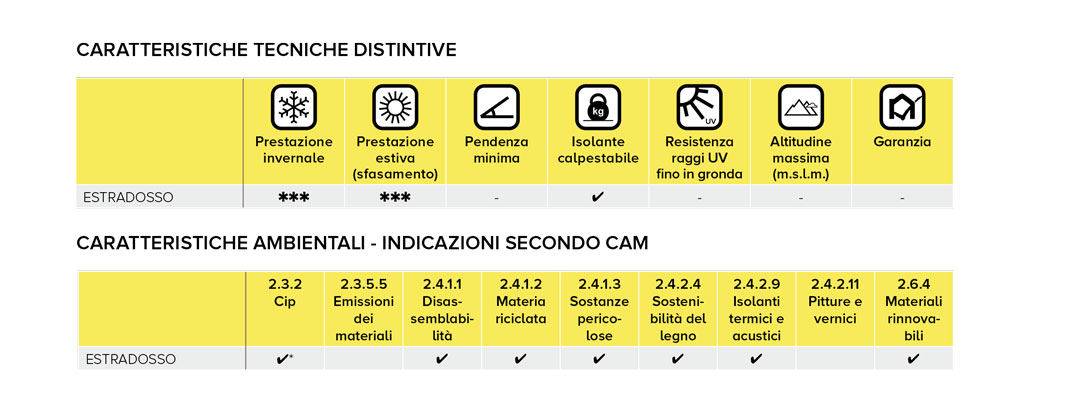

| Legenda della tabella delle caratteristiche tecniche | |
|---|---|
| SIMBOLO | SPIEGAZIONE |
| PRESTAZIONE INVERNALE | La prestazione invernale della soluzione indica la trasmittanza termica del pacchetto. Si va da una prestazione minima di 1 stella (U circa 0,5 W/m²K) ad una prestazione massima di 4 stelle (U circa 0,1 W/m²K). |
| PRESTAZIONE ESTIVA | La prestazione estiva della soluzione indica lo sfasamento del pacchetto. Si va da una prestazione minima di 1 stella (ϕ circa 6h) ad una prestazione massima di 4 stelle (ϕ circa 20h). |
| PENDENZA MINIMA | Indica la pendenza minima in gradi del tetto. Dipende dalla membrana impermabilizzante che viene utlizzata. |
| ISOLANTE CALPESTABILE | Indica la resistenza a compressione del pacchetto di isolamento indicato in 50 kPa idonei per il fissaggio meccanico passante e la pedonabilità in fase di cantiere. |
| RESISTENZA RAGGI UV | Permette le applicazioni fino in gronda. |
| ALTITUDINE MASSIMA | Limite indicante l'altitudine massima fino a cui resiste la membrana impermeabilizzante. |
| GARANZIA | Garanzia del sistema Naturalia-Bau come indicato nelle pagine precedenti. |
Indicazioni di posa
• Ridurre la sezione del pannello XLAM facilita l’asciugatura del sistema
• La pendenza della struttura sarà >2% dopo l’assestamento
• Tenuta all’aria da verificare durante il cantiere
• Sigillatura perimetrale del pacchetto di isolamento con EXTOSEAL FINOC, per impedire il passaggio di umidità per fiancheggiamento. In particolare nel caso di parapetti laterali di chiusura del tetto.
• Il pacchetto di isolamento sarà posato in condizioni asciutte e protetto dalle intemperie
• Umidità dei materiali a base legno all’interno del pacchetto < 12,5%
• Per impermeabilizzazione a vista fissare i pannelli isolanti al substrato
• Per i carichi utili sulla copertura considerare resistenza a compressione di NATURATHERM PROTECT PLUS=40 kPa
• Se presenti pannelli fotovoltaici o ombreggiamenti ridurre assorbimento ed emissione delle superfici
• L’impermeabilizzazione sopra il pacchetto di isolamento sarà sintetica o bituminosa
