Prodotti della soluzione
Downloads
VOCE DI CAPITOLATO
SCHEDA SOLUZIONE
DETTAGLI DI PROGETTAZIONE DXF
DETTAGLI DI PROGETTAZIONE PDF
Valori U & sfasamento della soluzione:
TETTO PIANO IN LATEROCEMENTO
TETTO PIANO IN LATEROCEMENTO
Stratigrafia e consumo della soluzione
| Prodotto | Descrizione | Consumo (per m²) | |
| Intonaco gesso sabbia | |||
| Solaio latero cemento | |||
| 1 | proclima INTESANA 210 | tenuta all'aria igrovariabile® | 1,10 m² |
| 1 | proclima TESCON VANA | sigillatura della tenuta all'aria | 1,00 m |
| 1 | proclima EXTOSEAL FINOC | sigillatura perimetrale | secondo necessità |
| 1 | Accessori proclima per tenuta all'aria | vedi capitolo dedicato | secondo necessità |
| 2 | NATURATHERM PLUS | isolante in continuo | 1,00 m² |
| 3 | pro clima INTESANA 210 | Impermeabilizzazione temporanea e controllo umidità, igrovariabile® | 1,10m² |
| 3 | pro clima TESCON VANA | Sigillatura della impermeabilizzazione temporanea | 1,00m² |
| 4 | NATURATHERM PROTECT o NATURATHERM PROTECT PLUS | isolante in continuo impermeabile | 1,05 m² |
| Ghiaia | |||
| Tegole |
*comprensivo di sormonto e sfrido medio
Per i calcoli scaricare la soluzione in pdf

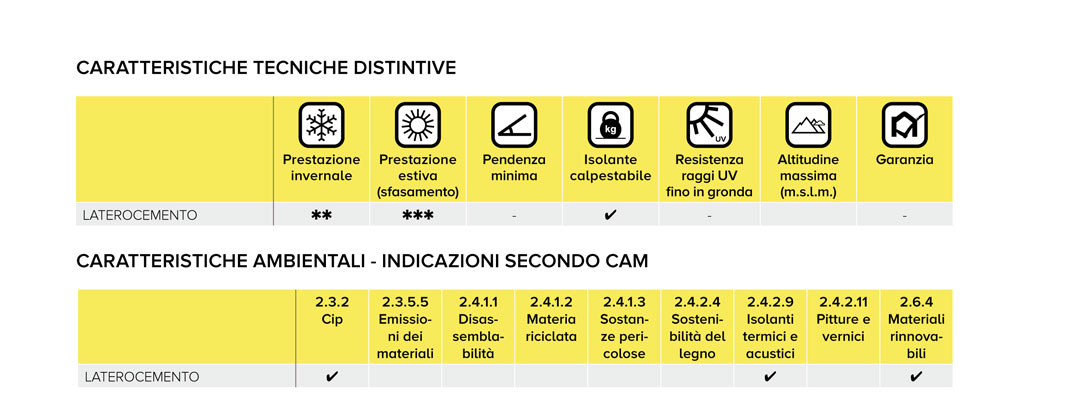

| Legenda della tabella delle caratteristiche tecniche | |
|---|---|
| SIMBOLO | SPIEGAZIONE |
| PRESTAZIONE INVERNALE | La prestazione invernale della soluzione indica la trasmittanza termica del pacchetto. Si va da una prestazione minima di 1 stella (U circa 0,5 W/m²K) ad una prestazione massima di 4 stelle (U circa 0,1 W/m²K). |
| PRESTAZIONE ESTIVA | La prestazione estiva della soluzione indica lo sfasamento del pacchetto. Si va da una prestazione minima di 1 stella (ϕ circa 6h) ad una prestazione massima di 4 stelle (ϕ circa 20h). |
| PENDENZA MINIMA | Indica la pendenza minima in gradi del tetto. Dipende dalla membrana impermabilizzante che viene utlizzata. |
| ISOLANTE CALPESTABILE | Indica la resistenza a compressione del pacchetto di isolamento indicato in 50 kPa idonei per il fissaggio meccanico passante e la pedonabilità in fase di cantiere. |
| RESISTENZA RAGGI UV | Permette le applicazioni fino in gronda. |
| ALTITUDINE MASSIMA | Limite indicante l'altitudine massima fino a cui resiste la membrana impermeabilizzante. |
| GARANZIA | Garanzia del sistema Naturalia-Bau come indicato nelle pagine precedenti. |
Indicazioni di posa
• Eseguire la verifica termo-igrometria dinamica secondo UNI EN 15026
• Tenuta all’aria da verificare durante il cantiere
• Sigillatura perimetrale del pacchetto di isolamento con EXTOSEAL FINOC, per impedire il passaggio di umidità per fiancheggiamento. In particolare nel caso di parapetti laterali di chiusura del tetto.
• Il pacchetto di isolamento sarà posato in condizioni asciutte e protetto dalle intemperie
• Umidità dei materiali a base legno all’interno del pacchetto < 12,5%
• Per impermeabilizzazione a vista fissare i pannelli isolanti al substrato
• Per i carichi utili sulla copertura considerare resistenza a compressione come da tabella a fianco
• Se presenti pannelli fotovoltaici o ombreggiamenti ridurre assorbimento ed emissione delle superfici
