GARANZIA DEL SISTEMA

Questo prodotto è previsto dalla matrice applicativa della Garanzia del Sistema di Naturalia-BAU, valida per tutte le applicazioni di isolamento e tenuta dell’involucro dell’edificio che rispettano le combinazioni riportate nella matrice stessa. Clicca qui per maggiori informazioni.

Valori U & sfasamento della soluzione:

TETTO PIANO VENTILATO

TETTO PIANO VENTILATO

Stratigrafia e consumo della soluzione

Articolo Annotazioni Consumo (per m²)
Lastra di finitura interna
Intercapedine d’aria n.v.
1 pro clima INTELLO tenuta all'aria igrovariabile®<1,10 m²
1 pro clima TESCON VANA sigillatura della tenuta all'aria 1,00 m
1 Accessori proclima per tenuta all'aria vedi capitolo dedicato secondo necessità
2 NATURAFLEX isolante inserito tra la struttura portante 0,92 m²
3 NATURATHERM PROTECT PLUS isolante sopra tavolato a protezione dei ponti termici 1,05 m²
4 Stamisol PACK 500 impermeabilizzazione sottotegola 1,03 m²
4 Stamisol STAMCOLL N55 incollaggio a freddo dei sormonti 0,02 kg
4 Accessori per l'impermeabilizzazione vedi capitolo dedicato secondo necessità
5 Guarnizioni per viti sigillatura fissaggio dei controlistelli di ventilazione 2,50 - 4,00 pz
Intercapedine d’aria f.v.
Perline
SOLITEX UM
Copertura metallica

Nella tabella non sono considerati il legname e altro materiale che compone il pacchetto costruttivo

Per i calcoli scaricare il file “SCHEDA SOLUZIONE” nella sezione downloads.

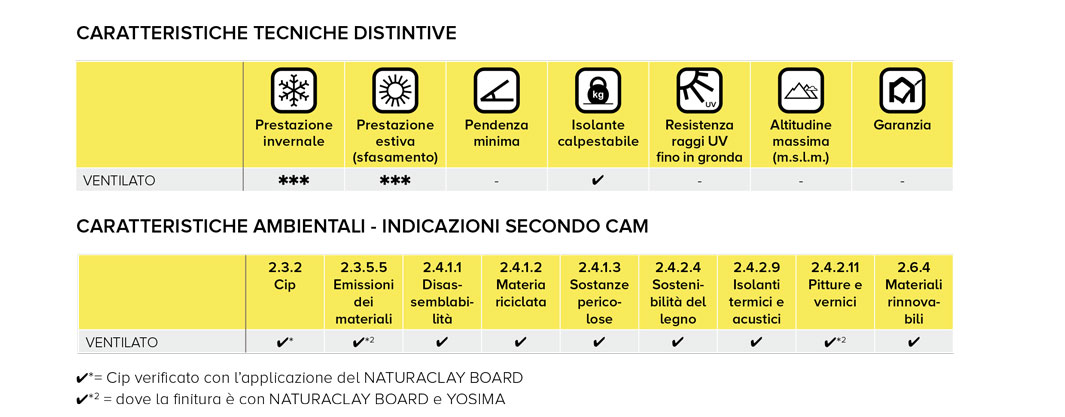

Legenda della tabella delle caratteristiche tecniche
SIMBOLO SPIEGAZIONE
PRESTAZIONE INVERNALE La prestazione invernale della soluzione indica la trasmittanza termica del pacchetto. Si va da una prestazione minima di 1 stella (U circa 0,5 W/m²K) ad una prestazione massima di 4 stelle (U circa 0,1 W/m²K).
PRESTAZIONE ESTIVA La prestazione estiva della soluzione indica lo sfasamento del pacchetto. Si va da una prestazione minima di 1 stella (ϕ circa 6h) ad una prestazione massima di 4 stelle (ϕ circa 20h).
PENDENZA MINIMA Indica la pendenza minima in gradi del tetto. Dipende dalla membrana impermabilizzante che viene utlizzata.
ISOLANTE CALPESTABILE Indica la resistenza a compressione del pacchetto di isolamento indicato in 50 kPa idonei per il fissaggio meccanico passante e la pedonabilità in fase di cantiere.
RESISTENZA RAGGI UV Permette le applicazioni fino in gronda.
ALTITUDINE MASSIMA Limite indicante l'altitudine massima fino a cui resiste la membrana impermeabilizzante.
GARANZIA Garanzia del sistema Naturalia-Bau come indicato nelle pagine precedenti.
